Descripción

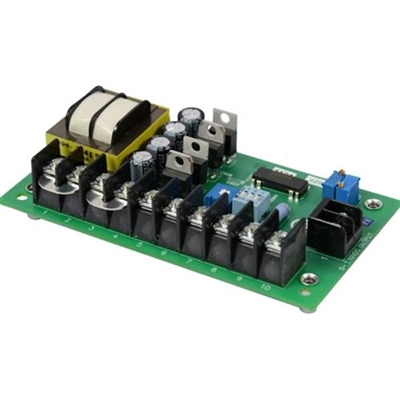

PCM4 TARJETA DE AISLAMIENTO MONOFÁSICA 115 / 230 VAC -250 to 250 VDC 4-20 mA -10 to 10 VDC
La PCM4 es una tarjeta de aislamiento independiente diseñada para funcionar con cualquiera de los productos Minarik Drives que pueden aceptar una señal analógica remota para el control. Cualquier aplicación que implique el control de un variador de frecuencia con una señal analógica remota requiere aislamiento. El aislamiento puede estar en la fuente de la señal, como en un PLC, o puede estar en el extremo del variador. Algunas familias de Minarik Drives siempre tienen aislamiento de forma predeterminada, otras tienen aislamiento como una opción que se debe completar en la fábrica, y algunas tienen una placa sumadora que se puede instalar de forma remota en el campo después de la instalación inicial. Para todas las demás unidades, el PCM4 es un componente necesario para lograr un control analógico remoto.
Alimentado por una fuente de alimentación monofásica de 115 o 230 VCA, el PCM4 puede aceptar cualquier señal de voltaje de CC entre -250 a +250 VCC, o una señal de corriente de un rango de 1-5, 4-20 o 10-50 mA. El PCM4 convierte cualquiera de esos rangos de señal de entrada analógica en un rango aislado de -12 a +12 VCC a 10 mA con una linealidad de 0.01%. Se pueden usar potenciómetros de ajuste de múltiples vueltas de alta resolución para escalar ese rango de salida para que coincida con la entrada requerida de cualquier control Minarik Drives.
